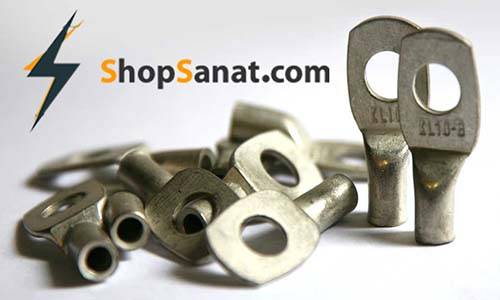

کابلشو چیست ؟

جهت اتصال هادی به شینه و سایر محل های اتصال از کابلشو برق و جهت اتصال دو سیم هادی به یکدیگر از دو راهه استفاده می گردد. برای اتصال کابل به مدار از کفشک کابل استفاده می شود که سه نوع می باشد : 1- پرسی 2- لحیمی 3- پیچی . از نظر ظاهری شبیه فیش ها و ترمینال های اصلی می باشند که اغلب برای بدست آوردن یک اتصال محکم ،آن را به کابل لحیم می کنند.
جنس این کابلشو فلزی و دو راهه برای اتصال هادی های مسی به مسی از فلز مس، برای هادی های آلومینیومی به آلومینیومی از فلز آلومینیوم و برای اتصال هادی های آلومینیومی به مسی از نوع بیمتال استفاده می شود. این شرکت با خلوص 99.9% و از لوله بدون درز استفاده کرده و در هنگام پرس هیچگونه ترک یا شکاف مویی در آنها ایجاد نمی گردد و مطابق با استاندارد DIN تولید و ارائه گردیده است

کابلشو استاندارد از انواع درز دار میباشد درز در تمام طول ساق کاملا بسته است تا شرایط یکسانی را دور هادی ایجاد نماید.طراحی قیفی شکل لبه داخلی باعث راحتر وارد شدن کابل در داخل آن میشود.بدنه تمام سطوح داخلی آن دارای شیارهای متوالی بوده تا بعد از پرس شدن کابل حداکثر استحکام کشی و تماس الکتریکی برقرار گردد.



دلیل استفاده از کابلشو

یکی از پارامترهای مهم و تاثیرگذار در انتقال الکتریسته ،پارامتر مقاومت الکتریکی است که با علامت اختصاری امگا نمایش داده میشود و واحد اندازه گیری آن اهم می باشد.هرگونه نقص فیزیکی با ویژگی ذاتی اعم از اتصال نامناسب در محل های اتصال جریان الکتریکی یا افزایش ناخالصی هادی جریان الکتریکی باعث افزایش مقاومت الکتریکی می گردد.که از مشخصه های میتوان به کاهش راندمان عبور الکتریسیته ،افزایش دمای هادی مورد استفاده اشاره نمود.به همین علت کاهش مقاومت الکتریکی را باید در مشخصات فیزیکی همانند نقاط اتصال و یا انتقال جریان بررسی نمود.به همین جهت یکی از اقدامات رفع نقص در پارامترهای فیزیکی استفاده از کابلشو آلومینیومی و  کایلشو مسی منطبق با استاندارد و هم چنین به کارگیری درست و نصب استاندارد آن می باشد.



مشخصات فنی کابلشو

  • دارای ضخامت (گوشته متناسب )متناسب با میزان جریان عبوری داشته باشد.
  • دارای سایز مناسب با کابل مصرفی باشد.
  • دارای سوراخ متناسب با پیچ و مهره مصرفی در نقاط اتصال باشد.



نحوه انتخاب کابلشو

بهتر است موارد زیر رعایت گردد:

  • جنس کابلشو و جنس کابل مصرفی و شینه مصرفی یکی باشد.
  • با سایز کابل از نظر سایز تطابق کامل داشته باشند.









نحوه استفاده از کابلشو برق

  • اکسید زدایی در نواحی اتصال صورت می گیرد.
  • از گریس هادی جریان الکتریسته استفاده گردد.
  • در مکان های دارای لرزش از واشر فنری مناسب استفاده گردد.
  • پیچ و مهره گالوانیزه مناسب با سوراخ اتصال استفاده گردد.
  • نقطه اتصال و کابل توسط پرس با قدرت مناسب محکم گردد.

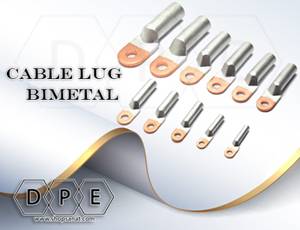

کابلشو بیمتال چیست ؟

کابلشو بی متال جهت انتقال جریان از کابل ها و سیم های آلومینیومی دارای سطح مقطع نیم دایره (DTL 1) و دایره (DTL 2) در شبکه های انتقال مناسب و هنگامی که جنس هادی و محل اتصال متفاوت باشند به منظور جلوگیری از عمل اکسیداسیون (خوردگی)در هنگام اتصال الکتریکی ازاین نوع استفاده میگرددکه توسط تکنولوژی Friction Welding ساخته شده و خلوص مس و آلومینیوم بکار رفته درآنها 99.5%  و در انواع سایزها (50-35-25-16-…….-800) موجود می باشد.



کابلشو بیمتال

کابلشو بیمتال



بر روی هر کابل شو و دوراهه علائم زیر حک شده است :

  • سطح مقطع کابل ورودی
  • قطر سوراخ پیچ
  • علامت اختصاری شرکت سازنده



قیمت کابلشو

جهت اطلاع از قیمت ، سطح مقطع کابل و قطر سوراخ پیچ را مشخص و با کارشناس فروش تماس حاصل فرمایید.
